Transformateur d'isolement : le guide pour choisir sans se tromper

Un client m'appelle un jour, paniqué : son différentiel 30 mA disjoncte dès qu'il branche sa chaudière dans l'atelier. Il a déjà rappelé l'électricien, changé le disjoncteur, vérifié les prises. Rien. On finit par démonter le capot de la chaudière et là, une petite boîte métallique avec deux fils qui entrent, deux qui sortent : un transformateur d'isolement. Sauf que celui d'origine avait été remplacé par un modèle « équivalent » acheté au rabais. Le neutre du secondaire était relié à la terre. Le fabricant avait jugé ça plus simple. Ça a tenu six mois.

Ce genre d'histoire résume à peu près tout ce qu'il faut comprendre sur cet appareil : ce n'est pas un composant magique de sécurité, c'est un composant qui fait une chose précise, et qui devient dangereux si on le détourne de son usage. On va voir comment il marche, comment on le dimensionne, et surtout pourquoi il ne protège pas de ce que la plupart des gens croient.

Le principe réel d'un transformateur d'isolement, sans la couche marketing

Deux bobinages sur un même circuit magnétique. Le primaire reçoit le 230 V du réseau, le secondaire restitue une tension que l'on choisit à la construction (souvent 230 V, parfois 400 V ou 24 V). Entre les deux, il n'y a aucun contact électrique : uniquement un champ magnétique qui transfère l'énergie.

C'est tout. Et c'est déjà énorme, parce que cela change tout ce qui se passe en cas de défaut.

À quoi ressemble un schéma de branchement correct

Sur le papier, le schéma tient sur un ticket de métro : phase et neutre du réseau sur les bornes primaires, phase et neutre « maison » sur les bornes secondaires. Ce qui compte, c'est ce qu'on ne dessine pas.

• Le neutre du secondaire n'est pas relié à la terre, sauf configuration très particulière (régime IT médical, par exemple, où c'est la surveillance d'isolement qui prend le relais).
• Le circuit secondaire est protégé par ses propres disjoncteurs, dimensionnés sur le courant secondaire.
• Les masses métalliques de l'équipement alimenté restent reliées à la terre, elles.

La confusion la plus fréquente : relier le neutre secondaire à la terre « pour faire propre ». Ça rassure visuellement et ça détruit la fonction d'isolement. Si vous touchez un conducteur du secondaire dans ce montage, le courant repasse par la terre et par vous.

Comment dimensionner un transformateur d'isolement sans se tromper

La question que l'on me pose le plus souvent n'est pas « comment ça marche » mais « quelle puissance je prends ». Et la réponse honnête, c'est que la plaque signalétique du matériel à alimenter ne suffit presque jamais.

Un exemple concret : un moteur vendu comme « 1,5 kW » ne consomme pas 1,5 kW au démarrage. Il peut tirer cinq à sept fois son courant nominal pendant une fraction de seconde. Un transformateur calibré pile à la puissance nominale va encaisser ça comme un coup de bélier et vieillir très vite. J'ai vu un 3000 VA lâcher en deux ans sur une pompe mal dimensionnée, alors qu'un 5000 VA aurait tenu dix ans sans broncher.

Quelle marge appliquer en pratique

Ma règle, forgée à force de remplacer des appareils grillés chez des clients :

• Charge résistive (chauffage, éclairage) — 20 % de marge suffisent.
• Charge avec électronique de puissance (alimentation à découpage, variateur, chaudière) — 30 % minimum, car les courants d'appel sont traîtres.
• Moteur ou pompe — compter 2 à 3 fois la puissance nominale, sans exception.
• Charge capacitive importante (banque de condensateurs) — là, il faut un modèle conçu pour, sinon l'appel de courant à la mise sous tension fait sauter la protection primaire.

Autre point qu'on lit rarement : un transformateur d'isolement chauffe. En service continu à pleine charge, il peut monter à 60 ou 70 °C en surface, parfois plus selon la classe d'isolation. Ce n'est pas un défaut, c'est normal. Mais si vous l'enfermez dans un coffret fermé sans ventilation, vous raccourcissez sa durée de vie de manière significative. J'ai vu un 1000 VA monté dans une armoire étanche, sans grille : cinq ans de service et le bobinage était cuit.

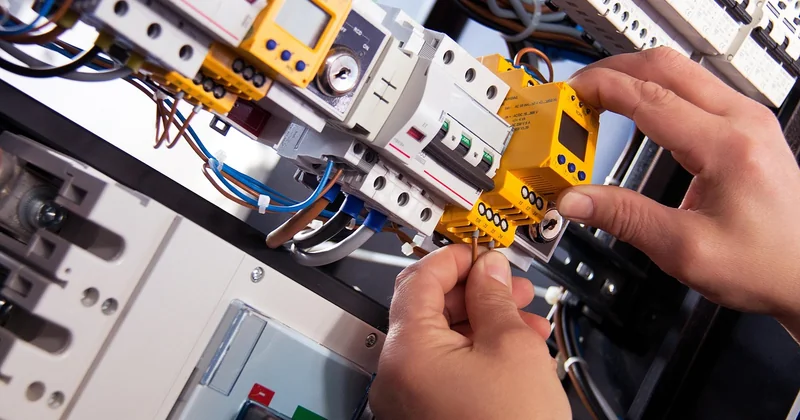

Monophasé ou triphasé : le choix qui change l'installation

En domestique et en petit tertiaire, on reste sur du monophasé 230 V / 230 V. C'est le modèle le plus courant, celui que l'on retrouve dans les chaudières, les salles de bain, les ateliers.

Dès qu'il y a des moteurs triphasés ou une distribution triphasée, on bascule sur un transformateur d'isolement triphasé. Le principe reste le même, mais la construction diffère : trois colonnes magnétiques ou un noyau à trois jambes, six bornes (trois phases et le neutre de chaque côté), et un équilibrage des phases qui n'est pas anodin à réussir. Un triphasé mal chargé, avec une phase à 40 % et les deux autres à 90 %, chauffe de façon dissymétrique et perd en rendement.

Type	Tension usuelle	Usage typique	Points de vigilance
Monophasé 230 V / 230 V	230 V → 230 V	Chaudière, salle humide, équipement sensible	Le secondaire reste flottant, pas de neutre à la terre
Monophasé 400 V / 230 V	400 V → 230 V	Abaisseur pour appareil 230 V sur réseau 400 V	Vérifier le courant admissible côté secondaire
Triphasé 400 V / 400 V	400 V → 400 V	Atelier, machine-outil, chantier	Équilibrage des phases obligatoire
Triphasé 400 V / 230 V	400 V → 230 V	Distribution triphasée vers du monophasé	Attention au déséquilibre si une seule phase est chargée

Le cas médical, où l'isolement n'est pas une option

Dans une salle d'opération ou une unité de soins intensifs, un défaut d'isolement peut être fatal, littéralement. C'est là que les exigences deviennent réellement strictes, avec des normes comme la CEI 60601 pour les dispositifs médicaux et des régimes de neutre spécifiques à l'IT médical.

Le principe : le transformateur d'isolement crée un réseau séparé, non relié à la terre, et un contrôleur permanent d'isolement (IMD, ou CPI) surveille en continu la résistance entre les conducteurs actifs et la terre. Si l'isolement chute, l'appareil le signale par un signal sonore discret, sans couper l'alimentation — parce qu'on ne coupe pas un respirateur parce qu'un défaut est apparu.

Ce qui différencie un transformateur médical d'un transformateur standard : le courant de fuite extrêmement bas, la surveillance intégrée possible, et parfois une conception à faible capacité entre bobinages. Un modèle standard, même de bonne facture, ne convient pas. Et c'est là que le prix bas devient un mauvais calcul.

Ce que le transformateur d'isolement ne fait pas

Il faut que ce soit clair, parce que j'entends encore des commerciaux le présenter comme un bouclier universel.

Il ne protège pas contre les surcharges

Un transformateur d'isolement laisse passer tout ce qu'on lui demande, jusqu'à ce qu'il grille. Il n'a aucune intelligence de coupure. Un court-circuit franc au secondaire, il le supporte quelques secondes en ronflant, puis il cède. La protection, c'est le disjoncteur en aval qui la fait, pas lui.

Confusion avec l'autotransformateur

Un autotransformateur n'a qu'un seul bobinage avec une prise intermédiaire. Il abaisse ou élève la tension, mais il n'isole pas. Le primaire et le secondaire partagent un conducteur. Si vous achetez une « alimentation 110 V » sur un site de bricolage, vous avez très probablement un autotransformateur dans les mains, pas un transformateur d'isolement. Ce n'est pas le même objet, ce n'est pas le même prix, et ce n'est pas le même niveau de sécurité.

Le risque du double défaut

Sur un réseau isolé, un premier défaut entre un conducteur actif et la terre est sans conséquence apparente : rien ne saute, personne n'est électrisé. C'est d'ailleurs ce qui rend l'isolement intéressant. Mais un deuxième défaut sur un autre conducteur, et là c'est le court-circuit direct. Sans surveillance d'isolement, on ne sait jamais que le premier défaut existe. Le transformateur d'isolement, seul, protège du premier contact mais masque le danger qui s'accumule.

Choisir son modèle : trois questions avant d'acheter

Avant de sortir la carte bleue, posez-vous ces questions, dans cet ordre.

1. Quelle est la puissance réellement consommée ? Pas la puissance annoncée sur la plaque du fabricant, mais la consommation mesurée. Un wattmètre à 20 € rend service plus souvent qu'on ne le croit.
2. Quelle est la nature de la charge ? Résistive, inductive, électronique. C'est ce qui détermine la marge et parfois le type de bobinage.
3. Quelles normes doivent être respectées ? En domestique, le marquage CE et les exigences de la NF C 15-100 suffisent généralement. En milieu médical, en revanche, il faut un appareil certifié pour l'application visée, et le fabriquant doit pouvoir le prouver.

Et un conseil que je donnerais à mon propre frère : méfiez-vous des modèles à 30 € sur les places de marché en ligne. J'en ai ouvert un, une fois, pour voir. Sections de cuivre sous-dimensionnées, isolation papier des bobinages approximative, aucune mention de classe thermique. Il a tenu six mois avant de faire disjoncter tout le tableau. Le prix bas se paie ailleurs.

Le transformateur d'isolement n'est pas un appareil miracle. C'est un outil de sécurité qui fait exactement une chose, et qui la fait bien à condition qu'on respecte ses règles. Ce qui me ramène à mon client de l'atelier : on a remis un modèle correct, avec un secondaire flottant, un disjoncteur en aval, et une étiquette rouge sur le boîtier — « ne pas relier le neutre à la terre ». Six ans plus tard, le différentiel n'a plus jamais sauté. Parfois, la solution la plus simple est juste de ne pas défaire ce que l'appareil était censé faire.
